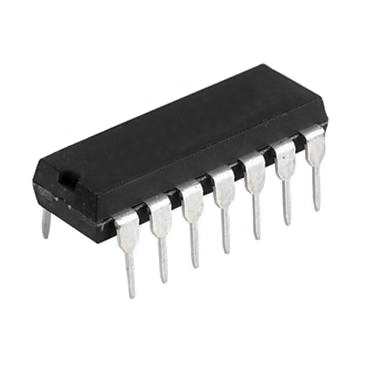

CIRCUITO INTEGRADO 74LS122 TTL RETRIGGERABLE MONOSTABLE MULTIVIBRATOR

Detalles del producto
El 74LS122 es un multivibrador monoestable redisparable que ofrece un control de duración del pulso de salida por tres métodos. El tiempo de impulso básico se programa mediante la selección de valores de resistencia y capacitancia externos (ver datos de aplicaciones típicas). Tiene resistencias internas de temporización que permiten que los circuitos se usen solo con un condensador externo, si así se desea. Una vez activada, la duración del impulso básico puede extenderse al volver a disparar las entradas de actividad activa de bajo nivel (A) o de alto nivel (B) o reducirse mediante el uso de la anulación de anulación. Se proporciona suficiente histéresis Schmitt para garantizar el disparo sin fluctuaciones desde la entrada B con tasas de transición tan lentas como 0.1mV / ns.

Especificaciones:

Familia: LS

Tipo de lógica: Multivibrador monoestable redisparable

Tensión de alimentación mínima: 4.75 V

Tensión de alimentación máxima: 5.25 V

Salida de corriente: 8 mA

Retardo de propagación: 23 ns

Temperatura de operación mínima: 0°C

Temperatura de operación máxima: 70°C
