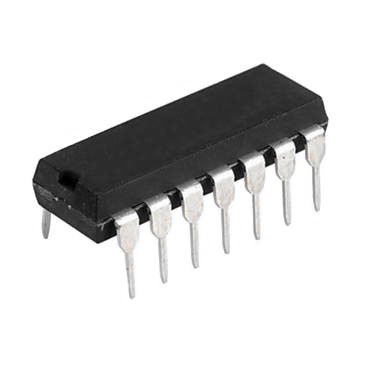

CIRCUITO INTEGRADO 74LS125 TTL QUAD BUS BUFFER WITH 3 STATE OUTPUTS

Detalles del producto
El 74LS125 es una función cuádruple Bus Buffer de 3 estados que, cuando está activada, tiene las características de baja impedancia de una salida TTL con capacidad de accionamiento adicional a niveles lógicos altos para permitir la conducción de líneas de bus pesadamente cargadas sin resistencias externas pull-up.Cuando está desactivado, ambos transistores de salida se desactivan, presentando un estado de alta impedancia al bus, de modo que la salida no actuará ni como carga significativa ni como controlador.Las salidas del dispositivo LS125A se desactivan cuando G es alta.

Especificaciones:

Tipo de Familia: LS

Lógica del circuito: Buffer, Non Inverting

Tensión de alimentación mínima: 4.75 V

Tensión de alimentación máxima: 5.25 V

Temperatura de operación mínima: 0°C

Temperatura de operación máxima: 70°C

Encapsulado: DIP 14 pines
