CIRCUITO INTEGRADO 74LS154 TTL 4 TO 16 LINE DECODER DEMULTIPLEXOR

Detalles del producto
Demultiplexor y decodificador de 4 a 16 líneas, cada uno de estos decodificadores de 4 líneas a 16 líneas utiliza circuitos TTL para decodificar cuatro entradas codificadas en binario en una de seis salidas mutuamente excluyentes cuando tanto las entradas estroboscopio G1 y G2, son bajas. La función de demultiplexaciónse realiza utilizando las 4 líneas de entrada para direccionar la salida, pasando la información por una de de las entradas estroboscópicas con otra salida estroboscópica baja. Cuando cualquiera de las entradas estroboscópicas son altas ,todas las salidas seran altas. Estos demultiplexores son para implementar descodificación de memoria de alto rendimiento. Todas las entradas están protegidas y los diodos clamping de entrada sonproporcionados para minimizar los efectos de la línea de transmisión y, por lo tanto, simplificar el diseño del sistema.

Especificaciones:

Familia: LS

Tipo lógica del circuito: Decodificador / demultiplexor

Número de salidas: 16

Tensión de alimentación mínima: 4.5 V

Tensión de alimentación máxima: 5.25 V

Corriente de salida baja: -0.4 mA

Corriente de salida alta: 8 mA

Temperatura de funcionamiento mínima: 0°C

Temperatura de funcionamiento máxima: 70°C

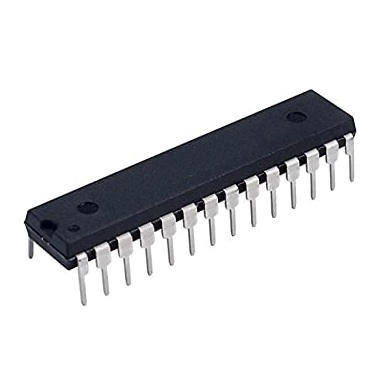

Encapsulado DIP 28 pines
