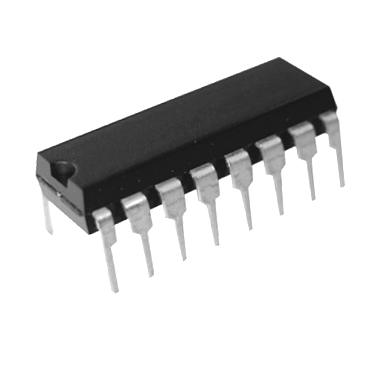

CIRCUITO INTEGRADO CD40098 40098 MOS HEX 3 STATE INVRT BUFFR

Un circuito electrónico en miniatura que consta de muchos componentes electrónicos fabricados en un solo sustrato semiconductor (chip).

Hex: Esto indica que el IC contiene seis circuitos de búfer independientes.

Inversión: Cada búfer del CD40098 invierte la señal que recibe. Si se aplica un voltaje alto (1 lógico) a la entrada, la salida será un voltaje bajo (0 lógico), y viceversa.

3 estados: Esta es una característica crucial. La salida de cada búfer puede estar en uno de tres estados:

Alto (lógica 1): La salida está en un nivel de voltaje alto.

Bajo (lógica 0): La salida está en un nivel de voltaje bajo.

Alta impedancia (o estado desactivado): La salida se desconecta del circuito, actuando como un circuito abierto. Esto es útil para conectar varios dispositivos a un solo bus, permitiendo que solo un dispositivo se comunique a la vez mientras los demás se encuentran en estado de alta impedancia.

El CD40098 es parte de la serie CD4000 de circuitos integrados lógicos CMOS, que se utilizan ampliamente en diversas aplicaciones electrónicas, particularmente donde el bajo consumo de energía y la inmunidad al ruido son importantes.

A menudo encontrará hojas de datos del CD40098 (o números de pieza similares, como HEF40098B) de fabricantes como Philips (ahora NXP) o National Semiconductor. Estas hojas de datos proporcionan información detallada sobre las características eléctricas, la configuración de pines y los circuitos de aplicación típicos.
