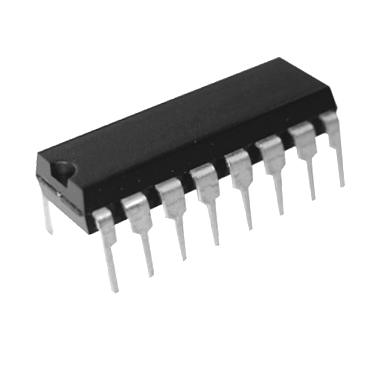

CIRCUITO INTEGRADO CD4017 4017 CMOS COUNTER/DIVIDER DIP16

contador de décadas con salidas decodificadas . Esto significa que puede contar de 0 a 9 y proporcionar una salida alta independiente para cada conteo. Es un componente muy popular en electrónica de aficionados y diversas aplicaciones prácticas.

A continuación se muestra un desglose de sus características principales, cómo funciona y aplicaciones comunes:

Características principales:

Contador de décadas: Cuenta del 0 al 9 secuencialmente.

10 Salidas Decodificadas (Q0-Q9): Para cada conteo (0 a 9), un pin de salida específico se activa mientras los demás permanecen en estado bajo. Por ejemplo, cuando el conteo es 3, Q3 estará en estado alto.

Tecnología CMOS: Esto significa que tiene un bajo consumo de energía y un amplio rango de voltaje de suministro (normalmente de 3 V a 15 V, algunas versiones hasta 18 V).

Diseño del contador Johnson: Internamente, utiliza un contador Johnson de 5 etapas, que permite una decodificación eficiente de las 10 salidas.

Entrada de reloj (CLK – Pin 14): El contador se incrementa en el flanco ascendente de un pulso de reloj aplicado a este pin.

Inhibición de Reloj (CI – Pin 13): Esta entrada desactiva el contador. Cuando CI está en alto, el CD4017 ignora los pulsos de reloj y el conteo mantiene su estado actual. Normalmente se mantiene en bajo para un funcionamiento normal.

Reinicio (MR – Pin 15): un pulso alto en este pin reinicia el contador a 0 (Q0 se vuelve alto).

Salida de ejecución (CO – Pin 12): Este pin se acti
