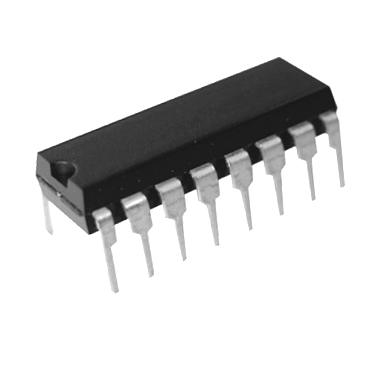

CIRCUITO INTEGRADO CD4051 CMOS MULTIPLEXER – DEMULTIPLEXER DIP16

El CD4051 es un circuito integrado multiplexor/demultiplexor analógico CMOS ampliamente utilizado . Actúa como un interruptor analógico controlado digitalmente, lo que permite seleccionar una de múltiples señales de entrada analógicas y enrutarla a una única salida, o viceversa.

A continuación se presenta un desglose de sus características y aplicaciones clave:

Características principales:

Multiplexor/demultiplexor de 8 canales: puede seleccionar uno de ocho canales.

Compatibilidad analógica y digital: puede conmutar tanto señales analógicas (dentro de un rango de voltaje específico, normalmente hasta 20 Vp-p) como señales digitales.

Entradas de control digital: Cuenta con tres entradas de control digital binarias (A, B, C) que determinan cuál de los ocho canales se selecciona. Aplicando un código binario (000 a 111) a estas entradas, se puede seleccionar el canal deseado.

Entrada de inhibición: un pin de “inhibición” le permite apagar todos los canales simultáneamente.

Baja resistencia de “ENCENDIDO”: cuando se selecciona un canal, tiene una baja resistencia de “ENCENDIDO”, lo que minimiza la distorsión y pérdida de señal.

Corriente de fuga “OFF” muy baja: cuando un canal no está seleccionado, presenta una corriente de fuga muy baja, lo que evita interferencias de señal no deseadas.

Amplio rango de voltaje operativo: generalmente funciona con un voltaje de fuente de alimentación de 3 V a 20 V (o fuentes duales como ±3 V a ±10 V), lo que lo hace com
