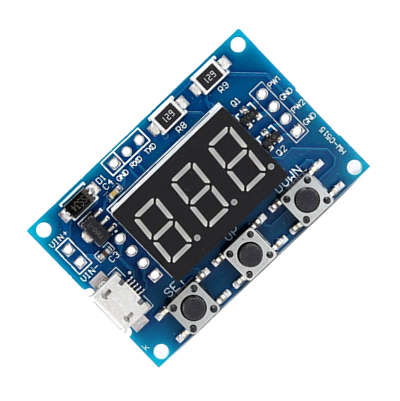

MODULO GENERADOR DE PULSO DE FRECUENCIA AJUSTABLE PWM 2 CANALES HW-515 V2.0

Detalles del producto
Módulo generador de señal de onda rectangular, de onda cuadrada, de ciclo de trabajo ajustable de frecuencia de pulso PWM de 2 canales para generar onda cuadrada para el desarrollo de experimentos.

Esto se utiliza para impulsar la onda cuadrada del controlador del motor paso a paso, generar un pulso ajustable para el uso de MCU, generar un pulso ajustable para controlar el circuito relativo (ajuste PWM, velocidad de la luz, etc.).

Voltaje de operación: 5 – 24VDC

Control de puerto serie:

Estándar de comunicación: 9600 bps
Bit de datos: 8
Bit de parada: 1
Bit de verificación: ninguno
Control de flujo: ninguno
Configuración de frecuencia PWM:

?S1FXXXT?: configura la frecuencia PWM1 como XXX HZ (001~999)
?S1FXX.XT?: configure la frecuencia PWM1 como XX.X KHZ (00.1~99.9)
?S1F:X.X.X.T?: configure la frecuencia PWM1 como XXX KHZ (0.0.1.~1.5.0.)
?S1?: PWM1
?S2?: PWM2
?F?: frecuencia
?D?: ciclo de trabajo
?T?: bit de señal de stop
Configuración del ciclo de trabajo de PWM:

?S1DXXXT?: configure el ciclo de trabajo PWM1 como XXX; (001~100)
?S2DXXXT?: configure el ciclo de trabajo de PWM2 como XXX; (001~100)
Ajuste de parámetros:

El módulo tiene una tecla de 3 canales: Set, Up, Down

Al presionar brevemente la tecla SET, puede cambiar la visualización de 4 valores de parámetros (FR1: frecuencia PWM1; dU1: ciclo de trabajo PWM1; FR2: frecuencia PWM2; dU2: ciclo de trabajo PWM2); antes de cambiar, habrá un n
