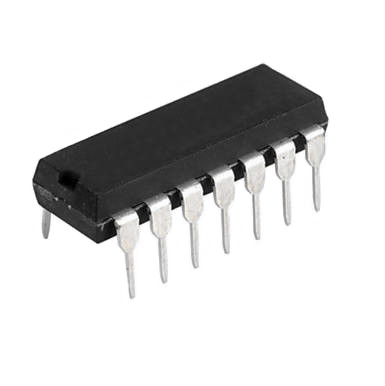

CIRCUITO INTEGRADO CD4013 4013 CMOS DUAL D FLIP FLOP DIP14

¿Qué es un CD4013?

Flip-flop tipo D dual: el CD4013 contiene dos flip-flops tipo D independientes dentro de un solo paquete (normalmente DIP o SOIC de 14 pines).

Biestable tipo D: Un biestable tipo D (también conocido como biestable de datos) es un componente fundamental de la electrónica digital. Almacena un solo bit de datos (en estado ALTO o BAJO). La salida (Q) de un biestable D adopta el estado de su entrada (D) solo cuando una señal de reloj realiza una transición (normalmente en el flanco positivo o ascendente del pulso de reloj).

Tecnología CMOS: Utiliza tecnología CMOS (Semiconductor de óxido metálico complementario), lo que significa que ofrece bajo consumo de energía y alta inmunidad al ruido, haciéndolo adecuado para aplicaciones alimentadas por batería y entornos con ruido eléctrico.

Entradas/Salidas Independientes: Cada uno de los dos flip-flops en el CD4013 tiene sus propias entradas independientes de Datos (D), Reloj (CLK), Ajuste (S) y Reinicio (R), así como dos salidas (Q y
Q
?
?
(Q-barra), que es la salida invertida de Q. Las entradas Set y Reset son asíncronas, lo que significa que pueden cambiar la salida independientemente de la señal de reloj.

Amplio rango de voltaje de suministro: los chips CD4013 generalmente funcionan en un amplio rango de voltaje de suministro, a menudo de 3 V a 15 V, y algunas versiones incluso pueden admitir hasta 20 V.

Características principales:

Capacidad de establecimiento y restablecimiento asincrón
