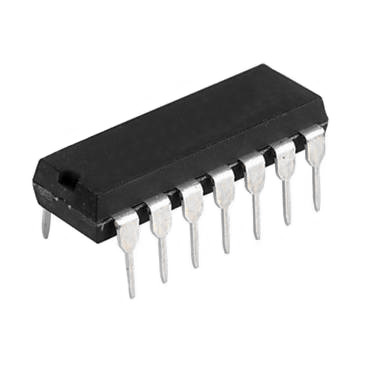

CIRCUITO INTEGRADO CD4016 4016 CMOS QUAD ANALOG SWITCH/QUAD MULTIPLEXER

CD4016 es un circuito integrado (CI) CMOS versátil que contiene cuatro interruptores bilaterales independientes . Esto significa que puede controlar el flujo de señales analógicas y digitales en cualquier dirección.

A continuación se muestra un desglose de sus características y aplicaciones clave:

Características principales:

Cuatro interruptores independientes: el IC alberga cuatro interruptores separados, cada uno controlable por su propio pin de habilitación (control).

Operación bilateral: Cada interruptor permite que las señales pasen en ambas direcciones (entrada a salida o salida a entrada), lo que los hace adecuados para una amplia gama de aplicaciones.

Tecnología CMOS: Está construido utilizando tecnología CMOS (semiconductor de óxido metálico complementario), lo que generalmente significa bajo consumo de energía.

Amplio rango de voltaje de suministro: generalmente funciona de 3 V a 15 V, con algunas versiones que admiten hasta 20 V.

Baja resistencia de “ENCENDIDO”: cuando el interruptor está habilitado, su resistencia es relativamente baja (por ejemplo, típicamente 400 ? en funcionamiento a 15 V), lo que permite que las señales pasen con una pérdida mínima.

Fuga alta del interruptor “OFF”: cuando está deshabilitado, el interruptor tiene una corriente de fuga extremadamente baja, lo que bloquea efectivamente la señal.

Alta impedancia de entrada de control: Los pines de control tienen una impedancia muy alta, lo que significa que consumen muy
